MFT300 多功能电子测试仪
|
概述 ：
在实际工作中，人们经常需要检修各种电子电路板的故障、测试各种常用元器件的好坏，许多人缺乏经济实用的测试仪器，只能使用万用表、示波器来检测。
做过维修工作的人都有体会，用万用表、示波器进行测试，很多问题解决不了。没有丰富的工作经验和一定的电路知识，不做一些辅助性工作（比如搭辅助测试电路），往往达不到预期的效果。 |
MFT300 是电路板维修的专用仪器，无论是有图纸还是无图纸，简单的或以集成电路为主的复杂电子电路板，它都能很好的进行故障检测；它不仅能“离线”（不在电路板上时）、还能“在线”（在电路板上时）检测各种元器件的好坏。
MFT300 的功能多、应用面广，具有很高的性价比，能大大提高您的工作效率、改善您的工作质量。它与万用表、示波器一起，可以解决电子技术相关工作中的大部分测试问题。所以说： 搞电子的技术人员，万用表、示波器、 MFT300 一个都不能少 ！
硬件部分简介 :
微机要求 ： WINDOWS 98 以上操作系统、 20M 硬盘空间、 1024X768 显示器、一个并口（打印口）、光驱。
测试口 A: 输出、输入通道各三个。 |
测试口 B: 输出、输入通道各三个。
外供电源 ： +12V 、 –12V 、 +5V 。可分别手动控制开关。
外部尺寸： 360 X 3410 X 110mm |
测试功能简介 :
• ASA 分析测试：
ASA （ Analog Signature Analysis ）分析测试是国际上最流行的、检测无图纸的复杂电子电路板故障的测试技术，也能用于检测各种元器件的故障，而且在目前几乎是检测功能未知的、大规模或超大规模集成器件的唯一手段。
ASA 的基本原理是：两块完全相同的电路板的相应电路节点，或者是两个相同元器件的相应引出脚，一般具有相同的模拟阻抗特征。多数电路故障都会使该特征发生变化。比较好、坏两板相应节点（或元器件相应引脚）的特征变化，依据差异大小判断有无故障。
ASA 是不加电测试。

TTL 数字器件的输入曲线 约６ V 出现击穿的 TTL 输入曲线 2.2u 电容曲线 2.2u 电容与１ K 电阻并联的曲线
从上图看到，这种特征以曲线的形式表示。好的电路板或元器件的特征曲线可以事先提取出来并存入微机中——这叫做学习，日后同故障板再做比较——这叫做测试。也就是从屏幕上观察两条相应曲线的差异大小判断故障。
由于曲线形态有一定的规律可循，有经验的使用者往往无需比较，直接看出是否存在故障。
曲线反映故障的灵敏程度与测试参数相关。适当调整测试参数能够得到更灵敏的曲线。 MFT300 能够自动搜索出对故障较灵敏的那根曲线，有效地提高了故障检出率。该特色称之为曲线 灵敏度自动调整 。还有，它利用微机喇叭产生的类似于万用表 beep 效果，提高了效率，大大降低了工作强度。
• 电路故障追踪
给电路板加电后，从某个单元电路（比如积分器）的输入（也是一个电路节点）注入一个测试信号，在该电路的输出（另一节点），就会产生一个被该电路“加工”过的响应信号。如果你知道两个信号之间的关系，根据测试信号和响应信号就能立即判断出被测电路是否工作正常。这就是通常的“信号发生器＋示波器”测试方式。
Mft300 所谓的电路故障追踪，实现的就是“信号发生器＋示波器”测试。其不同在于：
１ . MFT300 允许通过微机屏幕定义所需测试信号；
2. 整个测试过程可以完整地存入微机――这称之为学习。
这带来的好处是，如果你不知道从一点注入测试信号，应该从电路另一点输出什么样的响应信号，你可以先学习一个肯定无故障的好电路，日后在被测板上实施同样的过程，同事先存入微机的过程相比较，一般根据两个响应信号的差异便可判断有无故障。
在电路板上，一个单元电路的输出，一般是另一单元电路的输入，如此一级一级地查下去，就能追踪到故障所在。
下面是一个积分器的电路图和测试曲线。

• 光电耦合器测试
除了测试效率低之外，通常测试光耦最大的问题是，光耦是一个电流控制器件，但人们在测试时加在输入的往往是一个电压信号，所以效果不够好。

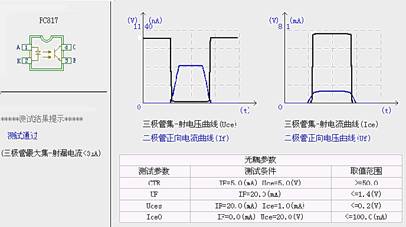

从上图中可以看出， MFT300 通过把一个电流脉冲加到光耦的输入二极管上，从而得到了它的电压、电流转换曲线。注意，上图是离线测试界面，图中右下方给出的是被测试器件的主要直流参数，如光耦的电流转换系数 :CTR= 输出电流 / 输入电流× 100% 、 UF: 最大二极管电压、 Uces: 三极管饱和压降等。 MFT300 在线测试时仅测试光耦的功能好坏；离线时要测试这些参数是否合格，据此，可以发现那些尚未损坏，但性能严重下降，影响设备稳定使用的光耦器件。
MFT300 的光耦器件库中包括有近 500 个常用型号。
四、电压控制的三端器件测试
比如可控硅、场效应晶体管。其工作原理是，在控制端施加一个适当电压，两个输出端之间的电阻会变得很小（导通）；没有这个电压，则电阻很大（截止）。它们不能像双极型三极管那样等效成两个二极管，所以不好测试。
MFT300 能同时输出一个正弦电压信号，和一个与该正弦电压同步的脉冲信号。将正弦电压加到三端器件的输出端、脉冲加到控制端后， MFT300 自动测试、并显示输出之间的电阻随脉冲的变化情况，达到测试目的。 |
|

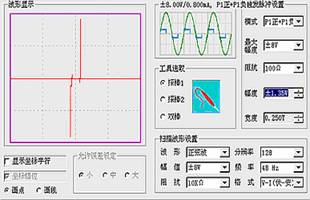

上图是一个双向可控硅的测试曲线。其中在波形显示窗口中的水平线的斜率越小，表示截止时漏电越小，竖线斜率越大，说明导通电阻越小，竖线和纵轴的距离表示饱和电压大小。
MFT300 的一个重要特色是，它的控制脉冲和正弦电压有８种匹配方式，能够满足单、双向触发、导通角调整等各种测试要求。参见下图。在实际工作中，巧妙地使用 MFT300 同步输出的这两个信号，还能方便地实现许多其它测试。比如三端稳压器、继电器等。

五、集成运算放大器测试：
此功能能够检测出运放是否已经损坏。
一个好的运放在工作过程中，两个输入端会始终保持等电位。该特征称之为虚地或虚通。只要该特征存在，就说明运放有足够大的开环增益，基本可用。本测试就是利用了运放的这一特征。只要将 MFT300 的３个测试钩钩在运放的两个输入和输出引脚上并启动测试仪，它就能输出一个正弦测试信号，并把两个输入端上的曲线自动提取并显示出来。
右图中所示是对四运放 LM324 中的第３个运放的测试曲线。该器件在测试信号的负半周虚通特征保持得不好。
MFT300 的运放测试库中有约 3000 种型号。 |
注：本测试不适用于电流型运放。 |
六、电压比较器测试
在实际电路中需要使用电压比较器的地方，都是有相当微小的电压差需要检测，所以测试比较器时，必须观察被测器件对微小信号的反应能力。

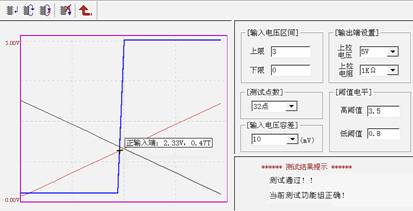

注意下图中的测试结果。 MFT300 同步送出两个线性变化的测试信号，一个由小变大、另一个由大变小，在输出由低变高之处两个输入信号的差之大小，反映被测器件的性能好坏。

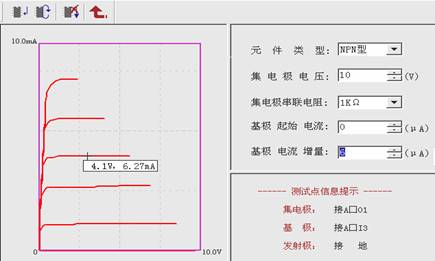

七、三级管输出特性曲线测试
该测试与晶体管图示仪的功能相仿，并且只能作离线测试。参见下图。
|
